ОптимА 231
ОПИС

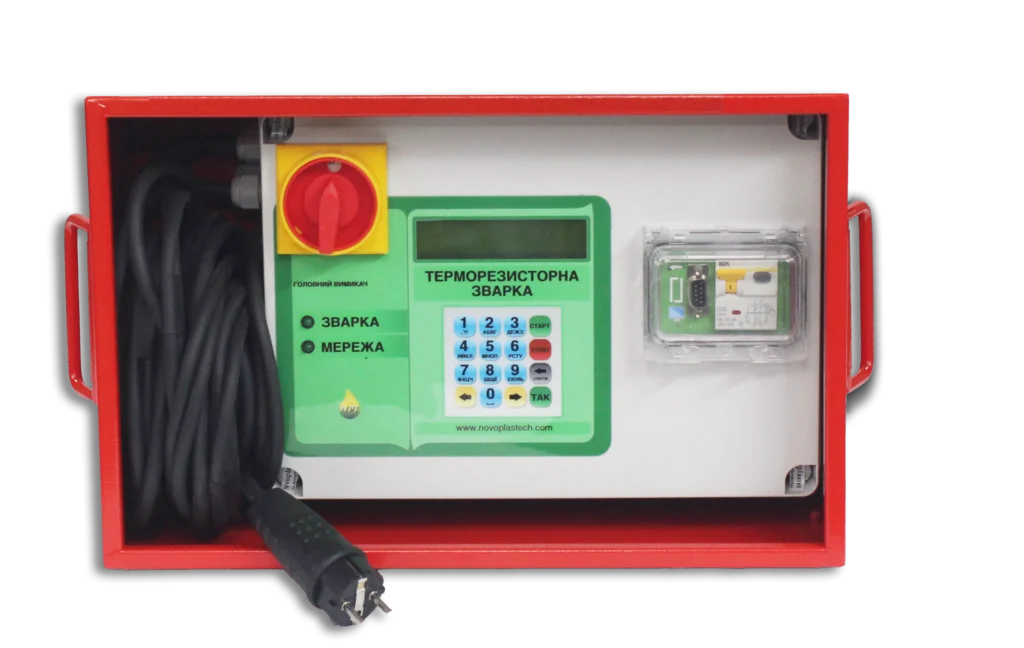

Зварювальний апарат для терморезисторного зварювання ОптимА – 231 можна розділити на кілька функціональних блоків: мікрокомп'ютерний блок (керує напругою зварювання), блок реального часу (реєструє тривалість процесу, реальну дату та час), тороїдальний трансформатор, дисплей LCD та клавіатуру. Функціями апарату управляє спеціалізований мікропроцесорний блок, який через багатоканальний вимірювальний перетворювач проводить вимірювання напруги та сили струму на терморезисторному фітингу.Ці вузли змонтовані в пластмасовий корпус із рівнем захисту IP 65. Корпус закріплений у металевому ящику з ручками для транспортування та місцем для перенесення електричних кабелів та сканера.Апарат комплектується: диском з утилітою та інструкцією, двома парами наконечників 4,0 та 4,7 мм для різних типів контактів фітинга, сканером, кабелем для з'єднання з ПК через RS 232, перехідним кабелем-адаптером для під'єднання до USB роз'єму на ПК з диском для його встановлення.
Характеристики
| Діаметр зварюваних труб | Ø 16 – 400 |
| Живлення | ~230 В 50 Гц (+10%, -15%) |
| Потужність | 2 300 Вт |
| Вага | ~ 24 кг |
| Діапазон робочих напруг | 10 В до 42 В |
| Крок регулювання напруги | 0,1 В |
| Діапазон установки часу нагріву | 1...9000 сек. |
| Крок часу нагріву | 1 сек. |
| Умови роботи при зовнішній температурі | -10 до +40 C |
| Пам’ять параметрів зварювання | Так |
Технічний паспорт
Питання-відповідь
Що таке терморезисторне зварювання і як воно працює? ⠀⠀⠀
Терморезисторне зварювання полягає в з’єднанні пластмасових труб за допомогою спеціальних фасонних частин, які плавляться за допомогою електричного струму, що проходить через терморезисторний провід на їхній поверхні. Це дозволяє отримати монолітне і надійне з’єднання шляхом плавлення і дифузії полімерних матеріалів.
Які діаметри труб і фітингів можливо зварювати за допомогою ОптимА 231
Зварювальний апарат типу Оптима-231 має можливість зварювання труб та фітенгів, вироблених з пластмас (PE або PP) в діапазоні від 20 до 400 мм та більше для яких максимальна потужність зварки не перевищує 2223 Вт (2,223 кВт), при заданих 39,5 вольта опір резистора фітинга не нижче 0,7 Ома). У випадку виходу по силі струму на 57 А передбачений короткочасний форсажний режим роботи апарата, який працює в діапазоні від 57 А до 75 А з обмеженням по максимальній температурі трансформатора + 85 OC. Ця функція дає можливість зварювати фітинг з більшим діаметром.
Які умови безпечного використання зварювального апарату?
Для безпечного використання зварювального апарату необхідно застосовувати розетки з захисним заземленням, мати відповідний захист від перевантаження в джерелі живлення, берегти провід живлення від механічного пошкодження і пошкодження ізоляції, уникати вологи та безпосереднього контакту з водою, не працювати з апаратом у приміщеннях з легкозаймистими і вибуховими матеріалами, уникати кидання, ударів і шарпання за кабель живлення, і в разі виникнення несправності негайно від’єднати його від мережі живлення і повідомити виробника або його представника.
Що потрібно робити у разі аварій або неполадок з зварювальним апаратом?
У разі будь-яких аварій або неполадок з зварювальним апаратом необхідно негайно вимкнути його. Гарантійні та післягарантійні ремонти має виконувати персонал сервісного центру виробника за умови доставки апарата до місця його розташування згідно з вимогами гарантії.
Які підготовчі дії потрібно виконати перед зварюванням терморезисторних деталей?
Перед зварюванням терморезисторних деталей необхідно зіскоблити окислену поверхню труб, вирівняти їх у місці зварювання, обезжирити внутрішні поверхні терморезисторної деталі та правильно помістити кінці зварюваних труб всередину деталі за допомогою центратора.
Які вимоги до живлення зварювального апарату? ⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀
Зварювальний апарат повинен бути підключений до стабільного джерела живлення з напругою 230 В (+5%, -10%) та частотою 50 Гц. Використовуйте електричні подовжувачі з перерізом дроту не менше 2,5 мм² зі штекерами та вилками з заземленням згідно стандарту СЕЕ 7/7.
Які дії з використання зварювального апарату є забороненими?
Заборонено застосування зварювального апарату не за призначенням, з несправними з’єднувальними кабелями, а також встановлення і регулювання його особою, яка не має відповідної підготовки. Також заборонено використання апарату без дійсної калібрації і при наявності загрози вибуху, наприклад, під час ремонту ушкодженого газопроводу.
Який термін гарантії надає виробник на зварювальний апарат?
Виробник надає гарантію терміном 12 місяців від дати продажу зварювального апарату. Гарантія надається за умови дотримання параметрів і вказівок по експлуатації, що наведені в інструкції обслуговування.
Несправності, які роблять неможливим використання апарату за призначенням і виявлені в період дії гарантії, усуваються виробником безкоштовно. Гарантія втрачає силу у разі проведення самовільних виправлень і змін в конструкції пристрою, виявлення ушкоджень, які виникли з вини користувача, а також використання пристрою в невідповідних умовах.
